ZJHPF46系列防腐調節閥是由氣動薄膜執行機構或由電動執行機構和直通單座襯氟塑閥兩部分組成。該閥接觸腐蝕介質的部位均采用耐腐蝕、抗老化的聚全氟乙丙烯，高壓襯氟塑工藝，又采用聚四氟乙烯波紋管密封。具有對酸、堿、王水等高強腐蝕介質和有毒揮發的氣體、液體介質流量的調控。因而適用于化工、冶金、醫藥等行業中。
產品工作原理和用途：
ZJHPF46系列防腐調節閥是由氣動薄膜執行機構或由電動執行機構和直通單座襯氟塑閥兩部分組成。該閥接觸腐蝕介質的部位均采用耐腐蝕、抗老化的聚全氟乙丙烯，高壓襯氟塑工藝，又采用聚四氟乙烯波紋管密封。具有對酸、堿、王水等高強腐蝕介質和有毒揮發的氣體、液體介質流量的調控。因而適用于化工、冶金、醫藥等行業中。
產品結構特點：
1.耐腐性好：閥體內腔、閥芯、閥座、均包襯有3mm厚的聚全氟乙丙烯，能耐強腐蝕性流體。
2.密封性能好：采用聚四氟乙烯波紋管和填料雙重密封。
3.泄漏量少：由于閥芯、閥座是軟密封的泄漏量遠遠低于Ⅳ級標準。
4.調節精度高：采用精小型的氣動執行機構和電動執行機構，體積小，重量輕。
產品性能參數：
閥座直徑mm |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
|||||||
公稱通徑mm |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||
額定流量 系數kv |
直線 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
|
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
||
公稱壓力MPa |
0.6 1.6 4.0 6.4 |
|||||||||||||||
行 程mm |
16 |
25 |
40 |
60 |
||||||||||||
流量特性 |
直線、等百分比 |
|||||||||||||||
介質溫度℃ |
-20～200(常溫型)、-40～+250、-40～250（中溫型） |
|||||||||||||||
法蘭尺寸 |
法蘭密封面型式按JB77-59，其中鑄鋼法蘭按光滑式，鑄鋼法蘭按凹式 |
|||||||||||||||
法蘭型式 |
鑄鐵法蘭尺寸按JB79-59，鑄鋼法蘭尺寸按JB79-59 |
|||||||||||||||
閥體 材質 |
PN (MPa) |
0.6,1.6 |
HT200 |
|||||||||||||
4.0,6.0 |
WCB（ZG230-450）、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti |
|||||||||||||||
閥芯材質 |
1Cr18Ni9、0Cr18Ni12Mo2Ti |
|||||||||||||||
上閥蓋型式 |
普通式（常溫型），熱片式（中溫型） |
|||||||||||||||
可調比 |
50:1 |
|||||||||||||||
產品主要零件材料：
零件名稱 |
材料 |
閥體上閥蓋 |
HT200 |
ZG230-450 |
|
ZG1Cr18Ni9Ti |
|
ZG0Cr18Ni12Mo2Ti |
|
閥芯、閥座 |
1Cr18Ni9 |
0Cr18Ni12Mo2Ti |
|
填料 |
聚四氟乙烯 |
膜片 |
丁晴橡膠夾增強滌淪織物 |
壓縮彈簧 |
60Si2Mn |
膜蓋 |
A3 |

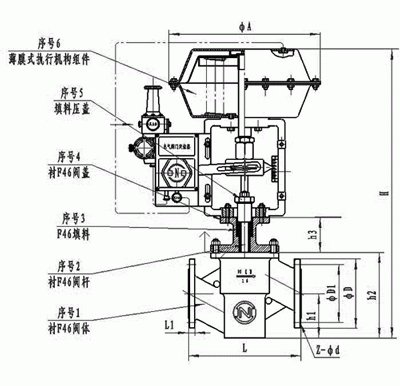

產品主要尺寸：
DN |
L |
H |
H1 |
重量(Kg) |
φA |
|||||||
PN6 |
PN40 |
PN64 |
普通 |
高溫 |
PN6 |
PN16 |
PN40 |
PN64 |
PN6 PN16 |
PN40 PN64 |
||
20 |
181 |
194 |
206 |
398 |
548 |
45 |
52 |
52 |
65 |
19 |
23 |
285 |
25 |
185 |
197 |
210 |
410 |
560 |
50 |
57 |
57 |
70 |
20 |
24 |
285 |
40 |
222 |
235 |
251 |
455 |
620 |
65 |
75 |
75 |
85 |
26 |
35 |
285 |
50 |
254 |
567 |
586 |
457 |
627 |
70 |
82 |
82 |
90 |
30 |
40 |
285 |
65 |
276 |
292 |
311 |
610 |
790 |
80 |
92 |
92 |
100 |
47 |
66 |
360 |
80 |
298 |
317 |
337 |
622 |
807 |
95 |
100 |
100 |
107 |
55 |
78 |
360 |
100 |
352 |
368 |
394 |
640 |
850 |
105 |
110 |
117 |
125 |
65 |
99 |
360 |
150 |
451 |
473 |
508 |
870 |
1130 |
132 |
142 |
150 |
172 |
130 |
160 |
470 |
200 |
600 |
600 |
650 |
890 |
1150 |
160 |
170 |
187 |
207 |
175 |
250 |
470 |
250 |
730 |
730 |
780 | 1203 |
1523 |
187 |
202 |
225 |
235 |
350 |
470 |
580 |
300 |
850 |
850 |
900 |
1234 |
1554 |
220 |
230 |
257 |
265 |
500 |
660 |
580 |
