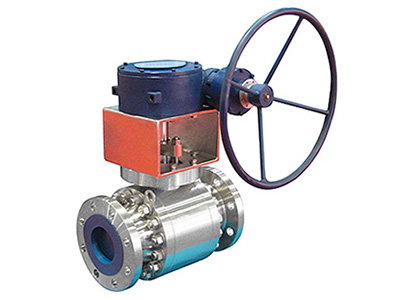

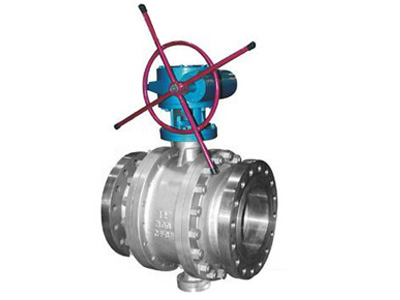

基本設計

型式：直通對開式鑄造球閥DN15～400mm、1/2"～16"

       直通三塊式鑄造球閥DNSO～700mm、2"～28"

結構長度

a、法蘭：ANSI B16.5、MSS～SP 44、JB/T 79-94、

            GB 9112～9131-88、HGJ 44～76-91

b、焊接：ANSI B16.25、GB 12224-89

使用溫度

a、長輸管線球閥：-28～150℃

b、一般管線球閥：-28～150℃、-28～250℃、-28～350℃

c、金屬密時球閥：-50～425℃、-101～600℃

適用介質：水、汽、油品及腐蝕性介質

驅動方式：電動、氣動、液動、蝸輪驅動等。

零件材料表：

零件名稱	材質
閥體、閥蓋	WCB	ZG1Cr18Ni92Ti	ZG1Cr18Ni12Mo2Ti
球閥	1Cr13HCr	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
閥桿	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
填料	PTFE/柔性石墨
填料壓蓋	WCB	ZG1Cr18Ni92Ti	ZG1Cr18Ni12Mo2Ti
閥座	PTFE/碳纖維/金屬+柔性石墨/全金屬
墊片	PTFE/柔性石墨
閥桿軸承	金屬+PTFE/燒結碳纖維
扳手	碳鋼/鍍鋅白鐵管
定位塊	Q-235	不銹鋼
螺栓螺母	35	不銹鋼
螺柱	35CrWoA	不銹鋼

尺寸圖紙：

API規格：結構長度：ANSI B16.10、AP16D

            法蘭標準：ANSI D16.5、MSS SP44

            焊接標準：ANSI B16.25

            GB1.6~2.5MPa CLASS 150~300

CLASS 150
DN	d1	L	W	H1	H2	W1	D2	D1	D	N-Φ	b	f	重量
1/2"	13	108	130	-	59	-	35	60.5	89	4-16	11.2	1.6	2.3
3/4"	19	117	130	-	63	-	43	70	98	4-16	11.2	1.6	3.0
1"	25	127	160	-	75	-	51	79.5	108	4-16	11.2	1.6	4.5
11/2"	38	165	230	-	95	-	73	98.5	127	4-16	14.3	1.6	7.0
2"	51	178	230	-	107	-	92	120.5	152	4-19	15.9	1.6	9.5
21/2"	64	190	400	-	142	-	105	139.5	178	4-19	17.5	1.6	15.0
3"	76	203	400	-	152	-	127	152.5	190	4-19	19.l	1.6	19.0
4"	102	229	700	-	178		157	190.5	229	8-19	23.9	1.6	33.0
5"	127	356	1100	-	252	-	186	216	254	8-22	23.9	1.6	58.0
6"	152	394	1100	-	272	-	216	241.5	279	8 22	25.4	1.6	93.0
8"	203	457	1500	-	342	-	270	298.5	343	8 22	28.6	1.6	160.0
8"	203	457	-	-	398	115.5	270	298.5	343	8 22	28.6	1.6	180.0
10"	254	533	-	335	495	115.5	324	362	406	12-25	30.2	1.6	240.0
12"	305	610	-	385	580	171	381	431.5	482.6	12-25	31.8	1.6	390.0
14"	337	686	-	430	625	171	413	476	535	12 29	35	1.6	510.0
16"	387	762	-	470	720	257	470	539.5	597	16-29	36.6	1.6	750.0
20"	489	914	-	590	840	257	584	635	698	20 32	42.9	1.6	1190
24"	591	1067	-	700	1050	150	692	749.5	813	20-35	47.8	1.6	2100
28"	686	1245	-	780	1150	83	800.1	863.6	927.1	28-35	71.4	1.6	3000
CLASS 300
1/2"	13	140	130	-	59	-	35	66 5	95	4-16	14.2	1.6	2.5
3/4"	19	152	130	-	63	-	43	82.5	117	4-19	15.9	1.6	3.5
1"	25	165	160	-	75	-	51	89	124	4-19	17.5	1.6	5.5
11/2"	38	190	230	-	95	-	73	114.5	156	4-22	20.7	1.6	10.5
2"	51	216	230	-	107	-	92	127	165	8-19	22.3	1.6	14.5
2 1/2"	64	241	400	-	142	-	105	149	190	8-22	25.4	1.6	23.5
3"	76	283	400	-	152	-	127	168	210	8-22	28.6	1.6	30.0
4"	102	305	700	-	178	-	157	200	254	8-22	31.8	1.6	55.0
5"	127	381	1000	-	252	-	186	235	279	8-22	35	1.6	81.0
6"	152	403	1100	-	272	-	216	270	318	12-22	36.5	1.6	118.0
8"	203	502	1500	-	342	-	270	330	381	12-25	41.3	1.6	200.0
8"	203	502	-	-	398	115.5	270	330	381	12-25	41.3	1.6	220.2
10"	254	568	-	335	495	115.5	324	387.5	444	16-29	47.7	1.6	365
12"	305	648	-	385	580	171	381	451	520.8	16-32	50.8	1.6	530
14"	337	762	-	430	625	171	412.8	514.5	584.2	20-32	53.8	1.6	740
16"	387	838	-	470	720	257	469.9	571.5	647.8	20-35	57.2	1.6	1030
2。"	489	991	-	590	840	257	584.2	685.8	774.8	24-35	63.5	1.6	1540
24"	591	1143	-	700	1050	150	692.2	812.8	914.4	24-41	69.8	1.6	2600
28"	686	1346	-	780	1150	83	800.1	939.8	1035	28-44.5	85.9	1.6	3900

API規格：結構長度：ANSI B16.10、AP16D

            法蘭標準：ANSI B16.5、MSS SP44

            焊接標準：ANSI B16.25

            CLASS 600~1500

CLASS 400
DN	d1	L	w	H1	H2	Wt	D2	D1	D	N-φ	b	f	重量
1/2"	13	165	130	-	59	-	35	66.5	95	4-16	14.3	6.4	6.5
3/4"	19	190	160	-	63	-	43	82.5	117	4-19	15.9	6.4	9
1"	25	216	160	-	75	-	51	89	124	4-19	17.5	6.4	13
11/2"	38	241	230	-	95	-	73	114.5	156	4-22	22.3	6.4	16.5
2"	51	292	700	-	107	-	92	127	165	8-19	25.4	6.4	25
4"	102	406	700	-	178	-	157.2	200	254	8-25	35	6.4	66
6"	152	495	-	250	300	116.5	216	270	317.5	12-25	41	6.4	145
8"	203	597	-	294	374	171	269.8	330	381	12-28.5	47.8	6.4	250
10"	254	673	-	370	445	171	324	387.5	445	16-32	53.8	6.4	540
12"	305	762	-	420	515	257	381	451	521	16-35	57	6.4	780
14"	337	825	-	460	550	257	413	514.5	584	20-35	60.5	6.4	1000
16"	387	902	-	505	615	257	470	571.5	648	20-38	63.5	6.4	1300
20"	489	1054	-	630	810	150	584 2	686	775	24-41	69.8	6.4	2100
24"	591	1232	-	685	845	180	692.2	812.8	915	24-48	76	6.4	3400
28"	686	1397	-	860	1087	200	800	939.8	1035	28-51	95.3	6.4	5000
CLASS 600
1/2"	13	165	160	-	59	-	35	66.5	95	4-16	14.3	6.4	7.5
3/4"	19	190	160	-	63	-	43	82.5	117	4-19	15.9	6.4	10.5
1"	25	216	230	-	75	-	51	89	124	4-19	17.5	6.4	14.5
11/2"	38	241	400	-	95	-	73	114.5	156	4-22	22.3	6.4	18.5
2"	51	292	700	-	107	-	92	127	165	8-19	25 4	6.4	25
4"	102	432	1100	-	178	-	157.2	216	273	8-25	38	6.4	76
6"	152	559	-	250	300	116	216	292.1	355.6	12-29	47.2	6.4	127
8"	203	660	-	294	374	171	269.8	349.2	419.5	12-32	55.7	6.4	350
10"	254	787	-	370	445	171	324	431.8	508	16-35	63.5	6.4	660
12"	305	838	-	420	515	257	381	489	559	20-35	66.5	6.4	820
14"	337	889	-	460	550	257	413	527	603.2	20-38	69.8	6.4	1130
16"	387	991	-	505	615	257	470	603.2	686	20-41	76.2	6.4	1550
20"	489	1194	-	630	810	150	584.2	724	813	24-44.5	89	6.4	2800
24"	591	1397	-	825	1010	83	692.2	838.2	940	24-51	101.6	6.4	5300
28"	686	1549	-	970	1180	123	800	965.2	1073	28-55	111.3	6.4	6500

API規格：結構長度：ANSI B16.10、AP16D

            法蘭標準：ANSI B16.5、MSS SP44

            焊接標準：ANSI B16.25

            CLASS 600~1500

CLASS 900
DN		d1	L	H1	H2	W1	D2	D1	D	N－φ	b	f
in	mm
1/2"	15	13	216	-	138	-	35	82.5	121	4-22	22.4	6.4
3/4"	20	19	229	-	141	-	43	89	130	4-22	25.4	6.4
1"	25	22	254	-	143	-	51	101.5	149	4-25	28.5	6.4
11/2"	40	38	305	139	210	-	73	124	178	4-29	31.8	6.4
2"	50	51	371	126	217	-	92	165	216	8-25	38.1	6.4
3"	80	76	384	191	259	116	127	190.5	241	8-25	38.1	6.4
4"	100	102	460	216	297	116	157	235	292	8-32	44.5	6.4
6"	150	152	613	270	360	116	216	317.5	381	12-32	55.7	6.4
8"	200	203	740	322	394	171	270	393.5	470	12-38	63.5	6.4
10"	250	254	841	420	502	257	324	470	546	16-38	69.9	6.4
12"	300	305	968	470	572	257	381	533.5	610	20-38	79.3	6.4
14"	350	324	1038	510	675	150	413	559	641	20-41	85.9	6.4
16"	400	375	1140	600	762	150	470	616	705	20-45	88.9	6.4
18"	450	426	1232	700	866	180	533	686	787	20-51	101.6	6.4
20"	500	473	1334	720	894	180	584	749.5	857	20-54	108	6.4
24"	600	575	1569	810	956	220	692	901.5	1041	20-67	139.7	6.4
CLASS 1500
1/2"	15	13	216	-	138	-	35	82.5	121	4-22	22.4	6.4
3/4"	20	19	229	-	144	-	43	89	130	4-22	25.4	6.4
1"	25	22	254	-	147	-	51	101.5	149	4-25	28.5	6.4
11/2"	40	38	305	139	210	-	73	124	178	4-29	31.8	6.4
2"	50	51	371	126	217		92	165	216	8-25	38.1	6.4
3"	80	76	473	191	259	116	127	203	267	8-32	47.8	6.4
4"	100	102	549	216	297	116	157	241.5	311	8-35	53.9	6.4
6"	150	146	711	296	365	171	216	317.5	394	12-38	82.6	6.4
8"	200	194	841	378	475	257	270	393.5	483	12-45	92	6.4
10"	250	241	1000	495	578	257	324	482.5	584	12-51	108	6.4
12"	300	289	1146	542	696	150	381	571.5	673	16-54	124	6.4
14"	350	318	1276	590	761	150	413	635	749	16-60	133.4	6.4
16"	400	362	1407	670	831	180	470	705	826	16-67	146.1	6.4
18"	450	395	1559	710	900	220	533	774.5	914	16-73	162.1	6.4
20"	500	440	1686	750	950	220	584	832	984	16-79	117.8	6.4
24"	600	504	1972	850	1080	280	692	990.5	1168	16-92	203.2	6.4

GB規格：結構長度：GB12221～89

           法蘭標準：JB/T 79～94

           焊接標準：GB12224～89

           GB4.0~10.0MPa

PN 16(1.6MPa)
DN	d1	L	W	H1	H2	W1	D2	D1	D	N－φ	b	f	重量
15	15	108	130	-	59	-	45	65	95	4-14	14	2	2.3
20	20	117	130	-	63	-	55	75	105	4-14	14	2	3.0
25	25	127	160	-	75	-	65	85	115	4-14	14	2	4.5
32	32	140	160	-	85	-	78	100	135	4 18	16	2	5.7
40	40	165	230	-	95	-	85	110	145	4-18	16	3	7.0
50	50	178	230	-	107	-	100	125	160	4 18	16	3	9.5
65	65	190	400	-	142	-	120	145	180	4-18	18	3	15
80	80	203	400	-	152	-	135	160	195	8-18	20	3	19
100	100	305	700	-	178	-	155	180	215	8-18	20	3	33
125	125	356	1100	-	252	-	185	210	245	8-18	22	3	58
150	150	394	1100	-	272	-	210	240	280	8-23	24	3	93
200	200	457	1500	-	342	-	265	295	335	12-23	26	3	160
200	200	457	-	-	398	115.5	265	295	335	12-23	26	3	180
250	250	533	-	335	495	115.5	320	355	405	12-25	30	3	240
300	300	610	-	385	580	171	375	410	460	12-25	30	4	390
350	350	686	-	430	625	171	435	470	520	16-25	34	4	510
400	400	762	-	470	720	257	485	525	580	16-30	36	4	750
500	500	914	-	590	840	257	608	650	705	20-34	44	4	1190
600	600	1067	-	700	1050	150	718	770	840	20-41	48	5	2100
700	700	1245	-	780	1150	83	788	840	910	24-41	50	5	3000
PN 25(2.5MPa)
15	15	140	130	-	59	-	45	65	95	4-14	16	2	2.5
20	20	152	130	-	63	-	55	75	105	4-14	16	2	3.5
25	25	165	160	-	75	-	65	85	115	4-14	16	2	5.4
32	32	180	160	-	85	-	78	100	135	4-18	18	2	6.8
40	40	190	230	-	95	-	85	110	145	4-18	18	3	8.4
50	50	216	230	-	107	-	100	125	160	4-18	20	3	11.4
65	65	241	400	-	142	-	120	145	180	8-18	22	3	18.0
80	80	283	400	-	152	-	135	160	195	8-18	22	3	22.8
100	100	305	7000	-	178	-	160	190	230	8-23	24	3	39.6
125	125	381	1100	-	252	-	188	220	270	8-25	28	3	69.6
150	150	403	1100	-	272	-	218	250	300	8-25	30	3	102.0
200	200	502	1500	-	342	-	278	310	360	12-25	34	3	192.0
200	200	502	-		398	115.5	278	310	360	12-25	34	3	212.0
250	250	568	-	335	495	115.5	332	370	425	12-30	36	3	288.0
300	300	648	-	385	580	171	390	430	485	16-30	40	4	468.0
350	350	762	-	430	625	171	448	490	550	16-34	44	4	587.0
400	400	838	-	470	720	257	505	550	610	16-34	48	4	863.0
500	500	991	-	590	840	257	610	660	730	20-41	52	4	1369
600	600	1143	-	700	1050	150	718	770	840	20-41	56	5	2415
700	700	1346	-	780	1150	83	815	875	955	24-48	60	5	3450

GB規格：結構長度：GB12221～89

           法蘭標準：JB/T 79～94

           焊接標準：GB12224～89

PN 40(4.0MPa)
DN	d1	L	W	H1	H2	W1	D6	D2	D1		f2	N－φ	b	f	重量 （kg）
15	15	140	130	-	59	-	40	45	65	95	4	4-14	16	2	2.0
20	20	152	130	-	63	-	51	55	75	105	4	4-14	16	2	4.2
25	25	165	160	-	75	-	58	65	85	115	4	4-14	16	2	6.2
32	32	180	160	-	85	-	66	78	100	135	4	4-18	18	2	7.5
40	40	190	230	-	95	-	76	85	110	145	4	4-18	18	3	10.5
50	50	216	230	-	107	-	88	100	125	160	4	4-18	20	3	14.5
65	65	241	400	-	142	-	110	120	145	180	4	8-18	22	3	23.5
80	80	283	400	-	152	-	121	135	160	195	4	8-18	22	3	30.0
100	100	305	700	-	178	-	150	160	190	230	4.5	8-23	24	3	55.0
125	125	381	1100	-	252	-	176	188	220	270	4.5	8-25	28	3	81.0
150	150	403	1500	-	272	-	204	218	250	300	4.5	8-25	30	3	118.0
200	200	502	-	-	398	115.5	260	282	320	375	4.5	12-30	38	3	244.0
250	250	568	-	283	495	115.5	313	345	385	445	4.5	12-34	42	3	482
300	300	648	-	380	580	171	364	408	450	510	4.5	16-34	46	4	615
350	350	762	-	425	625	171	422	465	510	570	4	16-34	52	4	930
400	400	838	-	492	720	257	474	535	585	655	5	16-41	58	4	1100
500	500	991	-	555	840	257	576	612	670	755	5	20-48	62	4	2030
600	600	1143	-	675	1050	150	678	730	795	890	6	20-54	62	5	2850
700	700	1346	-	850	1150	83	768	835	900	995	6	24-54	68	5	4250
PN 64(6.4MPa)
15	15	165	130	-	59	-	40	55	75	105	4	4-14	18	2	3.1
20	20	190	130	-	63	-	51	68	90	125	4	4-18	20	2	4.9
25	25	216	160	-	75	-	58	78	100	135	4	4-18	22	2	7.2
32	32	229	160	-	85	-	66	82	110	150	4	4-23	24	2	8.7
40	40	241	230	-	95	-	76	95	125	165	4	4-23	24	3	12.1
50	50	292	230	-	107	-	88	105	135	175	4	4-23	26	3	16.7
65	65	330	400	-	142	-	110	130	160	200	4	8-23	28	3	28.2
80	80	356	400	-	152	-	121	140	170	210	4	8-23	30	3	36.0
100	100	406	700	-	178	-	150	168	200	250	4.5	8-25	32	3	66.0
150	150	495	1500	-	272	-	204	240	280	340	4.5	8-34	38	3	142.0
200	200	597	-	-	398	115.5	260	300	345	405	4.5	12-34	44	3	286.8
250	250	673	-	283	445	171	313	352	400	470	4.5	12 41	48	3	540
300	300	762	-	380	515	257	364	412	460	530	4.5	16-41	54	4	780
350	350	825	-	425	550	257	422	475	525	595	5	16 41	60	4	1000
400	400	902	-	498	615	257	474	525	585	670	5	16-48	66	4	1300
500	500	1052	-	555	810	150	576	640	705	800	5	20-54	70	4	2100
600	600	1232	-	675	845	180	678	750	820	930	6	20-58	76	5	3400
700	700	1397	-	850	1089	200	焊接式								5000
PN 64(10.0MPa)
15	15	165	130	-	59	-	40	55	75	105	4	4-14	18	2	3.1
20	20	190	130	-	63	-	51	68	90	125	4	4-18	20	2	4.9
25	25	216	160	-	75	-	58	78	100	135	4	4-18	22	2	7.2
32	32	229	160	-	85	-	66	82	110	150	4	4-23	24	2	8.7
40	40	241	230	-	95	-	76	95	125	165	4	4-23	24	3	12.1
50	50	292	230	-	107	-	88	105	135	175	4	4-23	26	3	16.7
65	65	330	400	-	142	-	110	130	160	200	4	8-23	28	3	28.2
80	80	356	400	-	152	-	121	140	170	210	4	8-23	30	3	36.0
100	100	432	700	-	178	-	150	168	200	250	4.5	8-25	32	3	66.0
125	125	508	1100	-	252	-	176	202	240	295	4.5	8-30	36	3	98.0
150	150	559	1500	-	272	-	204	240	280	340	4.5	8-34	38	3	142.0
200	200	660	-	-	398	115.5	260	300	345	405	4.5	12-34	44	3	286.8
250	250	787	-	283	445	171	313	352	400	470	4.5	12-41	48	4	540
300	300	838	-	380	515	257	364	412	460	530	4.5	16-41	54	4	780
350	350	889	-	425	550	257	422	475	525	595	5	16-41	60	4	1000
400	400	991	-	498	615	257	474	525	585	670	5	16-48	66	4	1300
500	500	1194	-	555	810	150	576	640	705	800	6	20-54	70	4	2100
600	600	1397	-	675	845	180	678	750	820	930	6	20-58	76	5	3400
700	700	1549	-	850	焊接式										5000
