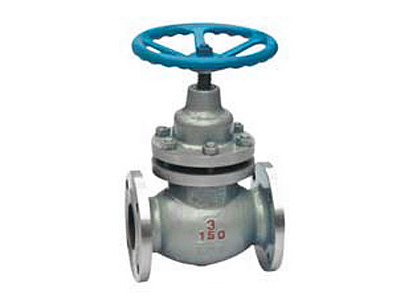

UJ41H(Y)-150系列
UJ44H(Y)-150系列
栓塞式截止閥是常規截止閥的變型。在該閥門中，閥瓣和閥座通常是基于柱塞原理設計的。 閥瓣磨光成柱塞與閥桿相連接，密封是由套在柱塞上的兩個彈性密封圈實現的。兩個彈性密封圈用一個套環隔開，并通過由閥蓋螺母施加在閥蓋上的載荷把柱塞周?chē)?的密封圈壓牢。彈性密封圈能夠更換，可以采用各種各樣的材料制成，該閥門主要用于“開”或者“關”，但是備有特制形式的柱塞或特殊的套環，也可以用于調節 流量。
栓塞式截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封 面不泄漏。當介質由閥瓣下方進入閥門時，操作力所需要克服的阻力，是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿 的直徑要大，否則會發生閥桿頂彎的故障。近年來，從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小， 而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。
美標磅級柱塞截止閥主要結構尺寸表：
| 壓力級（磅級） | 公稱通徑（DN） | 主要尺寸及連接尺寸 | |||||||
| in | mm | L | D | D1 | D2 | b | Z-φd | Do | |
| 150 | 1/2 | 15 | 108 | 89 | 60.5 | 35 | 10 | 4-φ15 | 100 |
| 3/4 | 20 | 117 | 98 | 70 | 43 | 11 | 4-φ15 | 120 | |
| 1 | 25 | 127 | 108 | 79.5 | 51 | 12 | 4-φ15 | 120 | |
| 11/4 | 32 | 140 | 117 | 89 | 63 | 13 | 4-φ15 | 140 | |
| 11/2 | 40 | 165 | 127 | 98.5 | 73 | 15 | 4-φ15 | 160 | |
| 2 | 50 | 203 | 152 | 120.5 | 95 | 16 | 4-φ19 | 200 | |
| 2 1/2 | 65 | 216 | 178 | 139.5 | 105 | 18 | 4-φ19 | 220 | |
| 3 | 80 | 241 | 190 | 152.5 | 127 | 19 | 4-φ19 | 240 | |
| 4 | 100 | 292 | 229 | 190.5 | 157 | 24 | 8-φ19 | 280 | |
| 5 | 125 | 356 | 254 | 216 | 186 | 24 | 8-φ22 | 360 | |
| 6 | 150 | 406 | 297 | 241.5 | 216 | 26 | 8-φ22 | 400 | |
| 8 | 200 | 495 | 343 | 298.5 | 270 | 29 | 8-φ22 | 450 | |
| 10 | 250 | 622 | 406 | 362 | 324 | 31 | 12-φ25 | 500 | |
| 12 | 300 | 698 | 483 | 432 | 381 | 32 | 12-φ25 | 600 | |
| 14 | 350 | 787 | 533 | 476.5 | 413 | 35 | 12-φ29 | 600 | |
| 16 | 400 | 914 | 597 | 539.5 | 470 | 37 | 16-φ29 | 700 | |
內螺紋連接柱塞截止閥主要結構尺寸：
| 公稱通徑（DN） | 主要尺寸及連接尺寸 | 重量 | ||||||
| 閥體長度L | 接頭長度L1 | 接頭長度S | 手輪直徑Do | 管螺紋G(寸) | 關閉高度H～ | 開啟高度H1～ | ||
| 15 | 90 | 14 | 32 | 80 | 112 | 145 | 157 | 2.0 |
| 20 | 100 | 16 | 36 | 100 | 3/4 | 149 | 165 | 2 5 |
| 25 | 120 | 18 | 46 | 120 | 1 | 166 | 184 | 3 5 |
| 32 | 140 | 20 | 55 | 140 | 11/4 | 187 | 213 | 5 5 |
| 40 | 170 | 22 | 80 | 160 | 11/2 | 208 | 236 | 8.0 |
| 50 | 200 | 24 | 95 | 200 | 2 | 234 | 268 | 12 5 |
