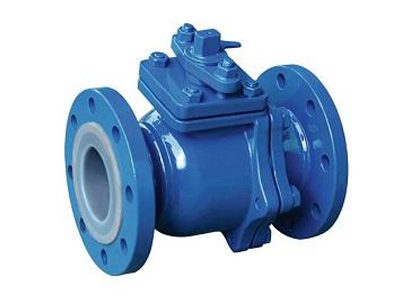

一、襯氟球閥結構特點
1、采用特殊的模壓工藝，使密封面致密良好，加之V型PTFE填料組合使閥門達到零泄漏。
2、球體與閥桿鑄為一體，杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性，根本保證使用中的安全性。
3、采用全塑料襯里工藝，耐介質的強腐蝕。
二、襯氟球閥主要用途：
襯氟球閥為控制各種強腐蝕性介質的啟閉而進行的專業設計，廣泛使用于石油，化工，染化，農藥，制酸制堿等行業，是目前防腐閥門最理想的選擇. Q41F46襯氟球閥主要零件材料表
三、襯氟球閥主要零件材料
序號 |
零件名稱 |
灰鑄鐵 |
鑄鋼 |
不銹耐酸鑄鋼 |
超低碳不銹耐酸鑄鋼 |
||
Z |
C |
P |
R |
PL |
RL |
||
1 |
閥體/閥蓋 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
2 |
球體/閥桿 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
3 |
襯里/閥座 |
PCTEF(F3)、FEP（F46）、PFA（可溶性F4）、PP、PO |
|||||
4 |
填料壓蓋 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
5 |
填料 |
PTFE（F4） |
PTFE（F4） |
PTFE（F4） |
|||
6 |
支架 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|||
7 |
螺栓 |
35 |
1Cr17Ni2 |
1Cr18Ni2 |
|||
8 |
緊固螺母 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
|||
9 |
操作手柄 |
WCB |
WCB |
WCB |
|||
四、襯氟球閥主要外形尺寸
公稱通徑 |
標準值 |
參考值 |
||||||||||
DN (mm) |
NPS (inch) |
L |
D |
D1 |
D2 |
f |
b |
Z-φd |
W |
D0 |
H |
WT(Kg) |
PN 1.0MPa |
||||||||||||
15 |
1/2 |
130 |
95 |
65 |
45 |
2 |
14 |
4-φ14 |
120 |
80 |
2.5 |
|
20 |
3/4 |
140 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
140 |
90 |
3 |
|
25 |
1 |
150 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
160 |
100 |
4.5 |
|
32 |
11/4 |
165 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
160 |
110 |
5.7 |
|
40 |
11/2 |
180 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
200 |
120 |
7 |
|
50 |
2 |
200 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
250 |
135 |
9.5 |
|
65 |
21/2 |
220 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
300 |
145 |
15 |
|
80 |
3 |
250 |
195 |
160 |
135 |
3 |
22 |
4-φ18 |
350 |
185 |
19 |
|
100 |
4 |
280 |
215 |
180 |
155 |
3 |
22 |
8-φ18 |
400 |
195 |
33 |
|
125 |
5 |
320 |
245 |
210 |
185 |
3 |
24 |
8-φ18 |
500 |
210 |
58 |
|
150 |
6 |
360 |
280 |
240 |
210 |
3 |
24 |
8-φ23 |
200 |
450 |
93 |
|
200 |
8 |
457 |
335 |
295 |
265 |
3 |
26 |
8-φ23 |
240 |
490 |
155 |
|
250 |
10 |
533 |
390 |
350 |
320 |
3 |
28 |
12-φ23 |
240 |
550 |
210 |
|
PN 1.6MPa |
||||||||||||
15 |
1/2 |
130 |
95 |
65 |
45 |
2 |
14 |
4-φ14 |
120 |
80 |
2.5 |
|
20 |
3/4 |
130 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
140 |
90 |
3 |
|
25 |
1 |
140 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
160 |
100 |
4.5 |
|
32 |
11/4 |
165 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
160 |
110 |
5.7 |
|
40 |
11/2 |
165 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
200 |
120 |
7 |
|
50 |
2 |
203 |
160 |
125 |
10 |
3 |
20 |
4-φ18 |
250 |
135 |
9.5 |
|
65 |
21/2 |
222 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
300 |
145 |
15 |
|
80 |
3 |
24 |
195 |
160 |
135 |
3 |
22 |
8-φ18 |
350 |
185 |
19 |
|
100 |
4 |
305 |
215 |
180 |
155 |
3 |
24 |
8-φ18 |
400 |
195 |
33 |
|
125 |
5 |
356 |
245 |
210 |
185 |
3 |
26 |
8-φ18 |
500 |
210 |
58 |
|
150 |
6 |
394 |
280 |
240 |
210 |
3 |
28 |
8-φ23 |
200 |
450 |
93 |
|
200 |
8 |
457 |
335 |
295 |
265 |
3 |
30 |
12-φ23 |
240 |
490 |
155 |
|
