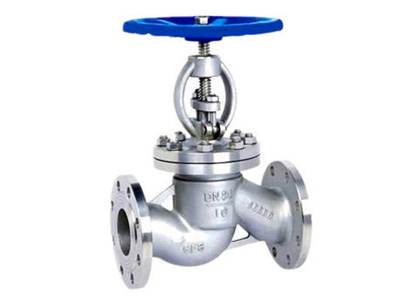

高溫截止閥,耐高溫截止閥適用于工作壓力 1.6~20.0MPa，工作溫度 -29℃~570℃的石油、化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。
一、高溫截止閥試驗壓力：
高溫截止閥公稱壓力PN(MPa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
高溫截止閥殼體強度試驗 |
2.4 |
3.8 |
6.0 |
9.6 |
15 |
24 |
高溫截止閥上密封試驗 |
1.8 |
2.8 |
4.4 |
7.0 |
11 |
18 |
高溫截止閥密封試驗 |
1.8 |
2.8 |
4.4 |
7.0 |
11 |
18 |
二、高溫截止閥使用范圍：
高溫截止閥型號 |
高溫截止閥適用介質 |
高溫截止閥適用溫度（℃） |
J41(H.Y)-C型 J61(H.Y)-C型 |
水、蒸汽、油品Water,steam,oilgoods |
≤425℃ ≤450℃ |
J41Y-I型 J61Y-I型 |
水、蒸汽、油品Water,steam,oilgoods |
≤550℃ |
二、高溫截止閥主要零部件材質：
型號 |
閥體 |
接頭 |
閥桿 |
螺帽 |
填料 |
J61H-160 |
20# |
20# |
2Cr13 |
20# |
柔性石墨、四氟 |
J61W-160P |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
柔性石墨、四氟 |
J61Y-160V |
12CrMov |
12CrMov |
12CrMov |
20# |
柔性石墨、四氟 |
三、高溫截止閥主要外形連接尺寸：
高溫截止閥規格 |
L |
H |
Do |
DN6 |
100 |
110 |
70 |
DN10 |
120 |
145 |
80 |
DN15 |
140 |
165 |
110 |
DN20 |
160 |
180 |
130 |
DN25 |
180 |
220 |
150 |
