一、事件經過

10月06日，某電廠#8機組正常運行，負荷92.8MW，#2循環泵運行，#1、#3循環泵備用。15時06分，#8機組真空低發低I值報警信號（-84.6KPa），運行人員啟動備用真空泵，機組真空值繼續下降；15時08分，真空低保護動作，機組停運。

二、原因分析

1. #2循環泵液控蝶閥關閥按鈕兩根接線中的其中一根接線脫落，搭接到關閥按鈕的另一根接線端子，造成關閥控制回路接通， #2循環泵液控蝶閥關閉，發出聯鎖停泵信號， #2循環泵停運。

2. 由于#2循環泵的停止指令為聯鎖信號發出，邏輯判斷為正常停泵，不發出跳閘信號，故未聯啟備用泵（備用泵聯啟邏輯為運行泵跳閘聯啟備用泵）。由于#2循環泵停運未能聯啟備用循環泵，導致凝汽器循環冷卻水中斷，運行人員沒有在最短時間內作出準確判斷，只是簡單啟動了備用真空泵，未及時啟動循環泵，導致機組真空急劇惡化，真空低跳機。

3. 循環水母管壓力測點安裝位置位于循泵房外泵坑內-0.5米循環水母管上。因水塔豎井水位高出循環水母管約12米，循環泵全停時循環水母管壓力靜壓可達0.12MPa，而循環水母管壓力低聯泵定值為0.11MPa，故#2循環泵停運后，循環水母管壓力低未發出信號，壓力低聯泵條件無法滿足，未能啟動備用循環泵。

三、防范措施

1. 修改循環水泵聯鎖控制邏輯，將運行循環泵跳閘聯啟備用循環泵改為運行循環泵運行信號消失時聯啟備用循環泵；將循環水母管壓力低于0.11MPa聯啟備用循環泵邏輯改為凝結器甲側或乙側入口壓力低于0.11MPa時聯啟備用循環泵；增加真空低于86.9KPa聯啟備用循環泵邏輯，經試驗合格后投入運行。

2. 加強值班人員專業技能培訓做好事故演練，提高整體素質，在機組異常時能在最短時間內做出準確判斷，防止事故擴大。

3. 定期對設備進行檢修和試驗，確保設備可靠性，發現問題后要及時聯系檢修處理。

4. 修改真空低I值報警值，由-84.6kPa改為-86.9kPa，使真空低能及時報警，增加發電部值班人員操作時間，減少停機可能。

————————————————————————

循環泵出口閥簡介>>

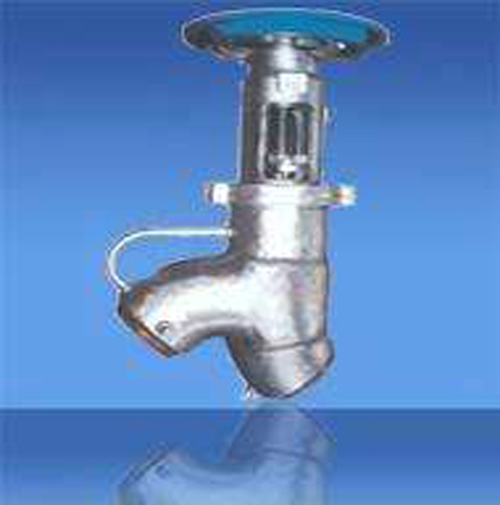

循環泵出口閥型號為j67y-32，其具備截止閥和止回閥的功能，不僅可以關閉，還能防止介質倒流，常安裝在鍋爐循環泵出口處。

循環泵出口閥為角式布置,其結構型式是截止-止回閥型式。循環泵出口閥采用壓力自緊式密封。循環泵出口閥閥瓣和閥座密封面是鈷基硬質合金由等離子噴焊而成,硬度高,耐磨,抗沖刷,使用壽命長。循環泵出口閥帶有位置指示開關。當閥桿提升到全行程的95%時,接點接通,泵開始啟動,介質從閥瓣下面流入。

循環泵出口閥的注意事項：因?yàn)楹附悠驴谂c閥門的密封面很近,為防止閥座變形,在現場循環泵出口閥與循環泵和管道焊接時必須把閥門關嚴,焊接后等待全部冷卻后熱應力消除才能打開。

閥門技術參數

公稱壓力：PN32

****使用溫度：427℃

閥體材質：碳鋼

閥瓣材質：鉻鉬鋼

閥桿材質：滲氮鋼

閥蓋材質：碳鋼

閥桿螺母材質：鋁青銅

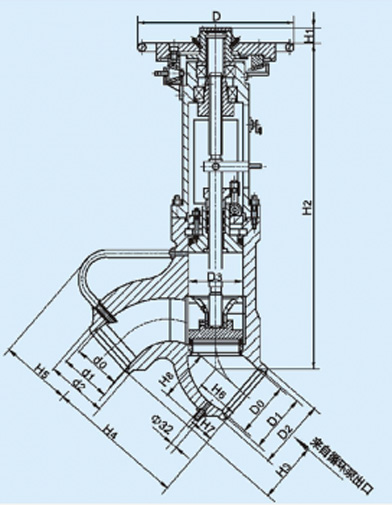

DN250×225、DN300×250的外形連接尺寸：



公稱通徑DN(mm)	250×225	300×250
D	725	915
D0	260	290
D1	266	303
D2	323	368
D3	260	296
d0	214	263
d1	217	285
d2	273	355
H1	78	65
H2	1496	1780
H3	305	355
H4	585	685
H5	380	510
H6	180	202
H7	110	120
H8	250	265
重量	1330	2016
